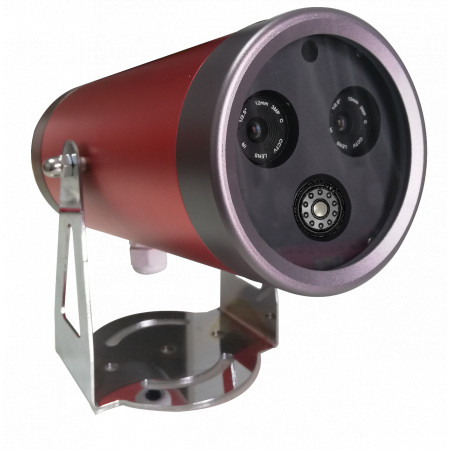

带测温功能的三光图像型火灾探测器（简称“测温型三光图探”）是在满足《GB15631-2008特种火灾探测器》的图像型火灾探测器的基础上开发的一款可以测温预警的产品；该测温技术采用国际先进的多晶硅非致冷焦平面红外探测器和图像型火灾探测器融合，特用无挡片测温技术，可在全屏范围内实现测温，自动追踪检测高温目标，显示目标场景最高温，具有温度阈值报警功能；利用图像型火灾探测器网络输出、开关量输出及RS485输出等与火灾报警控制主机联动，达到“尽早发现、尽早到达、尽早处理”的目的。
探测方法：远红外、近红外、彩色/黑白多光谱同步采集；
三目探测：一目测温，一目防火，一目防盗，三目合一；
前端嵌入式DSP处理，自动测温和自动识别烟雾、火焰，灵敏度极高，能够识别微小火焰和微小温度变化；
支持与消防控制系统连接，可实时记录报警状态、故障状态及复位信息；
超强多光谱识别算法，能有效防止误报和杜绝漏报；
摄像机前端嵌入式识别，可直接与传统CCTV视频监控系统无缝对接，支持ONVIF协议；
满足GB15631“特种火灾探测器”；
支持GB/T28181-2011 《安全防范视频监控联网系统信息传输、交换、控制技术要求》国家标准；
支持P2P，可通过手机、平板及远程终端实时监控；
支持前端大容量128G TF卡存储，网络中断也可以前端独立报警和存储报警视频；
地下管网、石油石化、电力（火电、水电、核电、风电等）、煤炭及煤化工（含煤电一体化项目）、航空航天、轨道交通、飞机/汽车/轮船等制造厂、印刷厂、历史建筑、银行/金融系统、移动通信、军事/国防设施。
AFD-SHF02NL-O04配4mm镜头 AFD-SHF02NL-O06配6mm镜头
项目 | AFD-SHF0304 | |||||
基本参数 | ||||||
红外探测器 | 探测器类型 | 非制冷焦平面微热型 | ||||
像素 | 320×240 | |||||
红外图像性能 | 镜头 | 6.5mm | ||||
视场角/最小焦距 | 34.4°×25.8°/0.3m | |||||
热灵敏度 | ≤0.07℃@25℃ | |||||
帧频 | 50/60Hz | |||||
调焦 | 自动调焦 | |||||
波长范围 | 8~14μm | |||||
可见光性能 | 镜头 | 8mm | ||||
图像分辨率 | 200万像素，1080P | |||||
最低照度 | 0.005（Lux） | |||||
测量 | 测温范围 | ’-10℃~+300℃ | ||||
精度 | ±3℃或±3%(读数范围),取大值 | |||||
测温校正 | 自动/手动 | |||||
测量模式 | 软件任意设置 | |||||
图像存储 | 原始图像采集 | 后端手动采集单帧、原始数据图像,采集的数据图像可分析、可测温 | ||||
图像存储 | H.264/H.265网络视频数字存储、传输 | |||||
单幅拍照保存,BMP格式 | ||||||
电源系统 | 外接电源 | 9-27V DC/AC | ||||
功耗 | ≤5W(25℃正常工作时) | |||||
环境参数 | 工作温度 | ‘-20℃~+60℃ | ||||
防护等级 | IP66 | |||||
湿度 | ≤90%(非冷凝) | |||||
主处理器 | 嵌入式Linux设计,双核32位ARM芯片,纯硬编码压缩,看门狗 | |||||
传感器类型 | 双镜头1/2.8” 200万像素逐行扫描CMOS | |||||
电子快门速度 | 1/5 秒至 1/50,000 秒 | |||||
最低照度 | ||||||
镜头规格 | C/CS 接口 | |||||
自动光圈 | DC 驱动 | |||||
烟雾和火焰探测 | ||||||
国标 | Ø 通过国标GB 15631-2008中图像型火灾探测器检测标准 | |||||
探测方式 | 近红外、彩色/黑白多光谱mg采集 | |||||
火焰探测范围 | 镜头 | 视场角 | 探测距离（米） | 火焰尺寸（cm*cm） | ||
水平 | 垂直 | 室内 | 室外 | |||
2.8 | 96 | 72 | <10 | 5*5 | ||
4 | 76 | 57 | <25 | 9*9 | 40*40 | |
6 | 54.4 | 37.8 | <38 | 9*9 | 40*40 | |
8 | 33.6 | 25.2 | <50 | 9*9 | 40*40 | |
12 | 22.8 | 17.1 | <100 | 15*15 | 60*60 | |
16 | 17.6 | 13.2 | <150 | 100*100 | ||
25 | 11 | 8.3 | <300 | 100*100 | ||
事件检测 | 心跳检测；烟火检测；图像异常（被遮挡、被偏转、被污染及故障）报警 | |||||
火灾探测响应时间 | 温度探测：2-20S；火焰探测2-20S；烟雾探测10-240S；故障探测0.2-10S | |||||
可调报警延时时间 | 2-15S | |||||
灵敏度范围（对于8mm镜头） | 3级火焰探测灵敏度，1ft²（0.1m²）正庚烷侦测距离90ft（30m）到330ft（100m） | |||||
可见和红外切换模式 | 根据报警来切换相机工作方式 | |||||
编码标准 | ||||||
视频编码标准 | H.265/H.264视频编码,支持双码流 | |||||
编码类型 | 录像为MP4格式;支持码流0.1M~18Mpbs可调; 支持帧率1~30帧/秒可调 | |||||
音频编码标准 | G.711A编解码标准,支持双向语音对讲功能,支持音视频同步 | |||||
音频编码码率 | G.711a(8kbps)/G.711u(8kbps) | |||||
图像指标 | ||||||
最大图像尺寸 | 1920(H)×1080(V) | |||||
码流 | 双码流 | |||||
帧率 | 主码流:1920*1080@25fps,1280*720@25fps | |||||
子码流:704*576@25fps | ||||||
图像设置 | 亮度,对比度,饱和度,锐度可调 | |||||
网络功能 | ||||||
存储功能 | 支持 SD/TF 卡(最大 128GB ) | |||||
智能报警 | 移动侦测,遮挡报警,存储器满,存储器错 | |||||
支持协议 | 1个RJ45以太网接口,10/100M自适应;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议 | |||||
通用功能 | 一键恢复,防闪烁,心跳,密码保护 | |||||
浏览器 | IE(8、9、10、11),Chrome,Firefox,Safaribetc,etc | |||||
软件开发工具 | Linux/Windows C++/C SDK | |||||
功能接口 | ||||||
音频输入 | 1 路,MIC IN/Line IN,3.5mm 音频接口 | |||||
音频输出 | 1 路，3.5mm 音频接口（线性电平，阻抗：600Ω） | |||||
通讯接口 | 1 个 RS-485 接口 （半双工）,1个RS232 | |||||
报警接口 | 输入 1 路/输出 2 路 | |||||
视频输出 | 1Vp-p Composite Output（75Ω/BNC） | |||||
网络接口 | 1 个 RJ45 10M/100M 自适应以太网口 | |||||
USB接口 | 支持 | |||||
复位输入 | 1 个复位按键（持续按下 3 秒有效） | |||||
一般规范 | ||||||
工作温湿度 | ‘-40℃ ~ 60℃，湿度小于95%（无凝结） | |||||
电源接口 | DC12V±10 | |||||
最大功耗 | 5W | |||||
