Ø 应用场景
随着我国经济的快速发展,在生产生活中人们涉及到的化工原料及化工类产品的种类越来越多元化,危化品即危险化学品,指具有爆炸性、毒害性、放射性等危险性物质。由于其在生产、运输、储存和使用等各环节的特殊性,因操作不当或设备不符合质量要求等原因导致的危化品爆炸事故频发。再加上危化品具有危险性大、突发性强、处置难度高的特点,处置不当随时可能发生二次爆炸和火灾等二次灾难,因此一旦发生,给当事人带来巨大经济损失,对公共安全及当地生态环境都会带来极大危害,还会引起公众的恐慌心理等恶性事件发生,如何防范及处置危化品爆炸事故已成为当今亟待解决的安全难题。
危化品一旦事故发生时,现场的关键信息,比如,哪里着火了?燃烧物是什么?会发生爆炸吗?用什么灭火?温度有多高?烟雾是什么颜色的?是否有毒?这些关键信息都是救援指挥部所需的至关重要的决策依据。因此需要有专业的设备能够全面实时地采集并汇总现场事故信息呈现给救援决策指挥部,使救援行动能够快速科学地展开,并使事故带来的损失降到最低。
而ZSC-M02 燃烧物类别判定遥测成像光谱仪则完全能胜任此要求。
Ø 产品概述

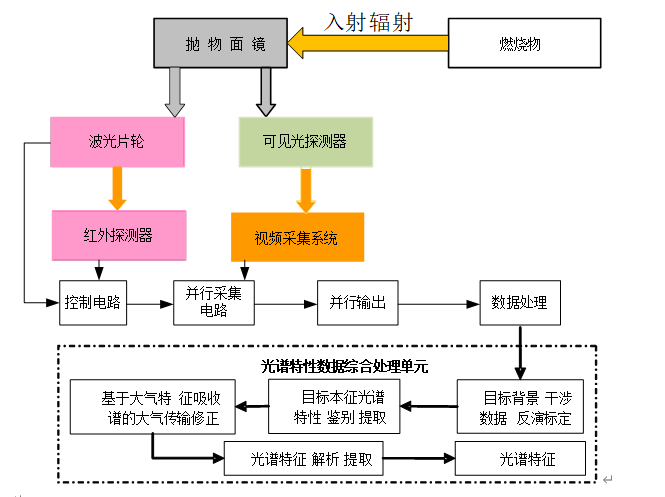

ZSC-M02 燃烧物类别判定遥测成像光谱仪,整个装置由共轴光学系统、光栅分光组件、光谱接收线阵探测器、成像传感器、信号采集存储单元、综合处理软件等部分组成。其组成原理框图及信息流如下图所示。

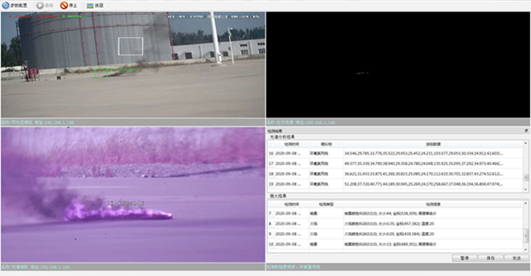

显示软件界面如下图。

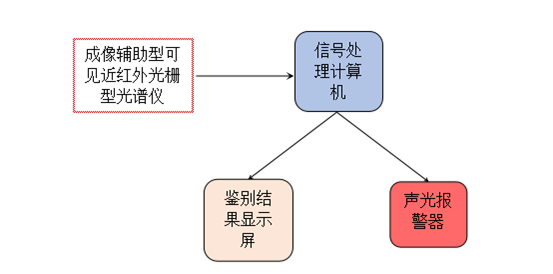

遥测式燃烧物类别鉴定分析仪,包括成像辅助型可见近红外光栅型光谱仪、信号处理计算机、声光报警装置等。具体组成如下图所示。
Ø 产品指标
ü 非接触式远距离遥测:遥测距离0.5M*0.5M@200米;
ü 实时监测火焰光谱:光谱范围300nm~1000nm,光谱分辨率优于3nm;
ü 系统连续工作时间:≥8小时;
ü 直观显示燃烧物分布形势:显示图像分辨率1080P;
ü 光谱匹配时间:<10S;
ü 光谱鉴定准确率:>80%;
ü 数据存储空间:≥2Tb;
ü 光谱分辨率:4cm-1 ;
ü 测量波段:3-6um;
ü 测量物质成分:液化石油气、甲烷、汽油(含甲醇汽油、乙醇汽油)、石脑油、
苯(含粗苯)、苯胺、硝基苯、苯乙烯、乙酸乙酯、甲基叔丁基醚、
丙烯腈、甲苯、二甲苯、丁二烯、正庚烷、甲醇、甲醚、乙醚、
二甲基二氯硅烷、三乙胺等。
Ø 产品特性
ü 非接触式远距离遥测;
ü 可监测的气体成份达10多种;
ü 可同时监测多种物质光谱痕量;
ü 可实时、连续、自动长期运行;
ü 直观显示燃烧物分布形势;

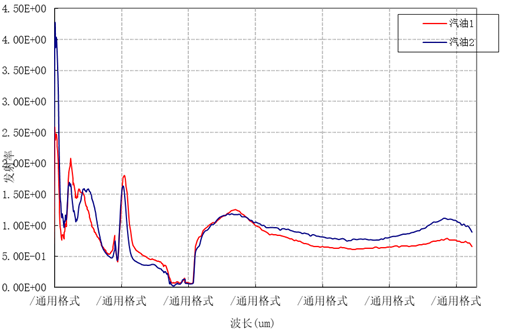

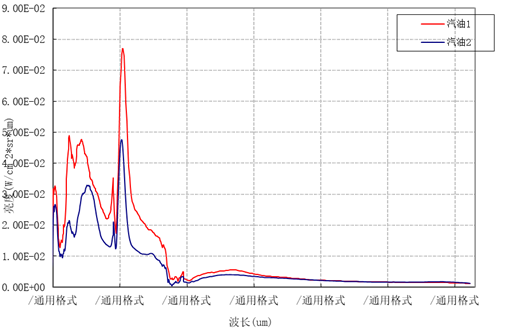

例如,汽油的红外辐射亮度光谱曲线,红外发射率光谱曲线如下两图所示,在2.6μm,3μm,3.9μm及5μm处有明显特征。
Ø 工作原理
成像辅助型可见近红外光栅型光谱仪的辅助成像模块先对测量区域进行定位后,光谱测量模块进行该区域光谱测量,采集存储模块同步记录该区域的光谱图像信号,上传该数据给综合处理软件,软件进行光谱信号处理,得到光谱特征进行该光谱特征匹配检索,成功后,通过图像标注、麦克风/音响报警等方式,快速将目标归类结果上报给用户。同时,也将处理结果同对应的图像视频信号一并存档,录入系统数据库中,供用户事后分析调用。
Ø 产品用途
ü 某些危险化学品燃烧源成份远距离遥测鉴定;
ü 燃烧爆炸事故现场遥测。
